Devireg 850

Печать E-mail

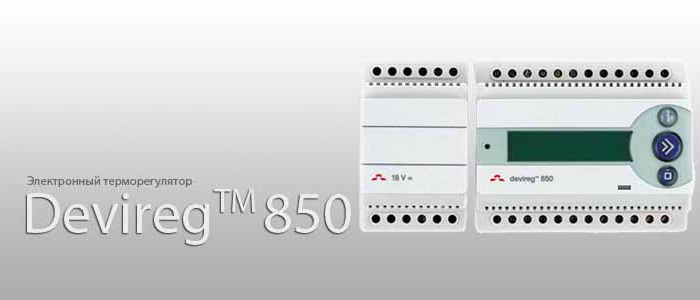

    devireg 850 новый
Регулятор для систем снеготаяния двухзонный с датчиками влажности

Универсальный двухзонный программируемый микропроцессорный регулятор для управления кабельными системами снеготаяния, установленными на дорогах, ступенях, автостоянках, рампах или для защиты от обледенения и замерзания водосточных труб, желобов, поверхности кровли.

Возможно управление двумя независимыми зонами на Грунте и/или на Кровле в любой комбинации с подключением суммарно до 4-х датчиков.

Цифровой микропроцессорный датчик имеет в одном корпусе датчик влажности и датчик температуры.

Система с Devireg ™ 850 III включает в себя регулятор, источник(-и) питания, датчик(-и) для Крыши и/или датчик(-и) для Грунта.

Регулятор и источник питания устанавливаются на профиль DIN.

Технические характеристики:
  • выбор системы: 1-2 системы в любой комбинации

  • напряжение питания: 230 В~, +10% / -20%

  • активная нагрузка, макс.: 2 реле 15 А, 250 В

  • индуктивная нагрузка, макс.: 1 А, 250 В, cos ϕ = 0,3

  • индикатор: дисплей 2х16 с подсветкой

  • датчик: влажности и температуры в одном корпусе, цифровой, подогреваемый, на проводе 15 м, 4х1 мм2

  • язык: русский / английский

  • сертифицирован: УкрСЕПРО, ГОСТ Р, DEMKO, CE

  • Гарантия: 2 года


    devireg 850
Ассортимент
Тип Мощность Размеры, мм Класс защиты Рабочая температура Цена, ГРН
Регулятор DEVIreg™ 850 с источником питания* 24 В= 3 Вт 53х86х(105+73), 6 + 4 модулей IP 20 -10°С ÷ +40°С 12 036
Датчик влажности для Грунта с гильзой 13 Вт ∅ 93 х 98 IP 67 -30°С ÷ +70°С 6 527
Датчик влажности для Крыши 8 Вт 15 х 24 х 216 IP 67 -50°С ÷ +70°С 6 175
Источник питания** 24 В= 24 Вт 53 х 86 х 73 (4 мод.) IP 20 -25°C ÷ 70°C 2 298
Набор для крепления датчика Грунта: гильза монтажная + крышка 496

 * При подключении трёх-четырёх датчиков Грунта и/или Кровли необходимо два источника питания 24В=, включённых параллельно

** Новый Источник питания имеет размеры 61 х 90 х 54 на 3 модуля, вместо 4-х модулей в старом.

Схема подключения

Комплектация ABB Источник питания 24 В=

devireg 850

Комплектация Danfoss Источник питания 24 В= STEP-PS/ 1AC/24DC/1.75

devireg 850


Прозвонка датчиков

прозвонка датчиков devireg 850



Инструкция

Описание регулятора Devireg ™ 850 III Вы можете скачать по ссылке (doc, 0.2 Mb)

Инструкцию к регулятору Devireg ™ 850 III Вы можете скачать по ссылке (zip, 0.8 Mb)

Инструкцию к датчикам регулятора Devireg ™ 850 III Вы можете скачать по ссылке (zip, 0.9 Mb)

Использование

Практика использования devireg 850 на грунте...

DEVIreg™ 850 III может управлять двумя независимыми системами в любой из следующих комбинаций:

Блок питания и питающие провода

Система для Грунта 1 блок
24В=, 24Вт
2 блока 24В=,
24Вт в параллель
Количество датчиков: 1 или 2 3 4
Сечение провода Макс. длина
(м)
Макс. длина
(м)
Макс. длина
(м)
1 mm2 300 150 80
1,5 mm2 450 225 120
2,5 mm2 750 360 200
4 mm2 1200 600 310




Система для Грунта 1 блок
24В=, 24Вт
2 блока 24В=,
24Вт в параллель
Количество датчиков: 1 2 3 4
Сечение провода Макс. длина
(м)
Макс. длина
(м)
Макс. длина
(м)
Макс. длина
(м)
1 mm2 400 100 130 75
1,5 mm2 600 150 200 110
2,5 mm2 1000 250 330 190
4 mm2 1600 400 525 300
DEVIreg™ 850 III новый блок питания

Отличия нового БП от старого:

Новый мощнее: 1,75А (старый - 1А)

Имеет меньше размер: 3 модуля=54мм, (старый - 4 модуля)

Шире диапазон допустимого входного напряжения: 85-264 В, (у старого 220-240 В)

Указан диапазон рабочих температур -25...+70 град.С (это гораздо шире чем у DEVIreg 850 (точных данных по диапазону рабочих температур для регулятора нет)) (на старом этот параметр не указан)

Есть зелёный светодиод - индикатор DC ok

У нового есть возможность регулировки выходного напряжения. Это, в нашем случае, недостаток и источник опасности - т. к. нам надо всегда только 24В, а он может выдавать до 29,5 В => !!! перед установкой перемычек от БП до регулятора надо подать 220В на БП и выставить выходное напряжение 24В при помощи тестера. !!!

Источники питания - STEP-PS/ 1AC/24DC/1.75 - 2868648

Описание изделияИсточники питания - STEP-PS/ 1AC/24DC/1.75

Источники питания STEP POWER для распределительных устройств Серия источников питания STEP POWER была разработана специально для автоматизации зданий. Минимальные потери холостого хода и высокий КПД обеспечивают максимальную энергоэффективность. Монтаж на несущую рейку или закрепление винтами на ровной поверхности.

  • Возможность гибкого монтажа путем простой установки на несущую рейку или закрепления винтами на ровной поверхности
  • Надежная система подачи питания благодаря большому среднему времени наработки на отказ (MTBF) - более 500 000 ч - и кривой U/I (напряжение/ток)
  • Экономия энергии благодаря максимальной энергоэффективности и уникально низким потерям холостого хода

Размеры

Ширина 54 мм
Высота 90 мм
Глубина 61 мм

Окружающие условия
Степень защиты IP20
Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C (> 55 °C - ухудшение характеристик: 2,5%/K)
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) ≤ 95 % (При 25 °C, без выпадения конденсата)
Климатический класс 3K3 (согласно EN 60721)
Степень загрязнения 2

Диапазон номинальных напряжений на входе 100 В AC ... 240 В AC
Диапазон входных напряжений 85 В AC ... 264 В AC
  95 В DC ... 250 В DC
Диапазон частот AC 45 Гц ... 65 Гц
Диапазон частот DC 0 Гц
Потребляемый ток 0,6 A (120 В AC)
  0,3 A (230 В AC)
Номинальная потребляемая мощность 48 Вт
Импульс пускового тока < 15 A (стандартный (типовой))
Провалы напряжения в сети > 25 мс (120 В AC)
  > 150 мс (230 В AC)
Входной предохранитель 3,15 A (инертного типа, внутренний)
Выбор подходящих предохранителей 6 A ... 16 A (Характеристика B, C, D, K)
Наименование защиты Защита от перенапряжений при переходных процессах
Защитная цепь / модуль Варистор

Выходные данные
Номинальное напряжение 24 В DC ±1 %
Диапазон настройки выходного напряжения (USet) 22,5 В DC ... 29,5 В DC (> 24 В DC, ограничение по постоянной мощности)
Номинальный ток на выходе (IN) 1,75 A (-25 °C ... 55 °C)
  1,9 A (-25 °C ... 40 °C в непрерывном режиме)
Выходной ток Iмакс. 3,75 A
Изменение хар-к 55 °C ... 70 °C (2,5 % / K)
Возможность параллельного подключения да, резервирование и повышение мощности
Возможность последовательного подключения да
Устойчивость к обратной связи ≤ 35 В DC
Схема защиты от перенапряжения на выходе из-за попадания посторонних предметов < 35 В DC
Рассогласование < 1 % (статическое изменение нагрузки 10 % ... 90 %)
  < 2 % (динамическое изменение нагрузки 10 % ... 90 %)
  < 0,1 % (отклонение входного напряжения ±10 %)
Остаточная пульсация < 60 мB(ДА) (20 МГц)
Выходная мощность 42 Вт
Время включения, типовое < 0,5 c
Коммутационные пики, номинальная нагрузка < 40 мB(ДА) (20 МГц)
Рассеиваемая мощность, без нагрузки, макс. < 0,7 Вт
Рассеиваемая мощность, номинальная нагрузка, макс. 5 Вт
